31
Quan sát Hình 6.1 và cho biết xưởng sản xuất có những thiết bị nào tiêu thụ điện? Chúng được nối với mạng điện trong xưởng như thế nào?
- Trong xưởng sản xuất Hình 6.1 có các thiết bị tiêu thụ điện là:
Vị trí | Thiết bị |
1 | Quạt điện |
2 | Bóng đèn điện |
3 | Động cơ điện |
- Cách nối của các thiết bị trên với mạng điện: Các thiết bị tiêu thụ điện được nối thành 3 nhánh riêng:
+ Nhánh cho quạt.
+ Nhánh cho bóng đèn
+ Nhánh cho động cơ
32

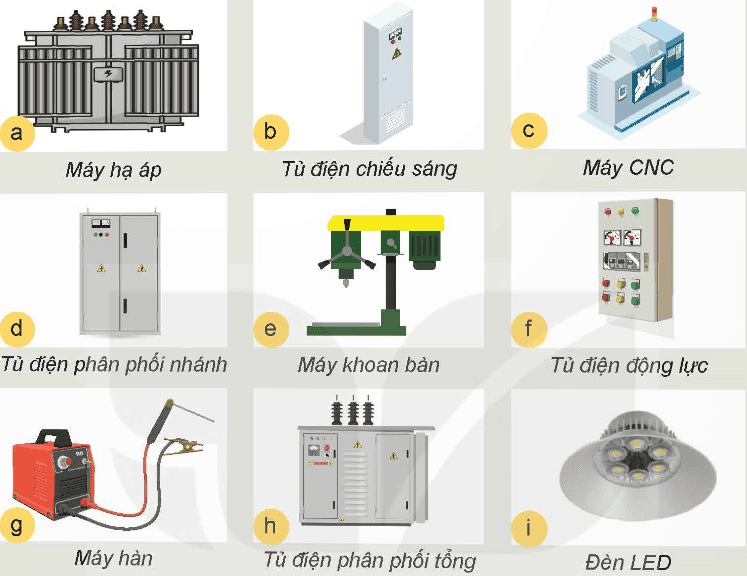

Quan sát Hình 6.2 và cho biết thiết bị nào là tải tiêu thụ của mạng điện sản xuất quy mô nhỏ.
Tải tiêu thụ của mạng điện sản xuất quy mô nhỏ là:
Hình | Tải tiêu thụ |
c | Máy CNC |
e | Máy khoan hàn |
g | Máy hàn |
i | Đèn LED |
33

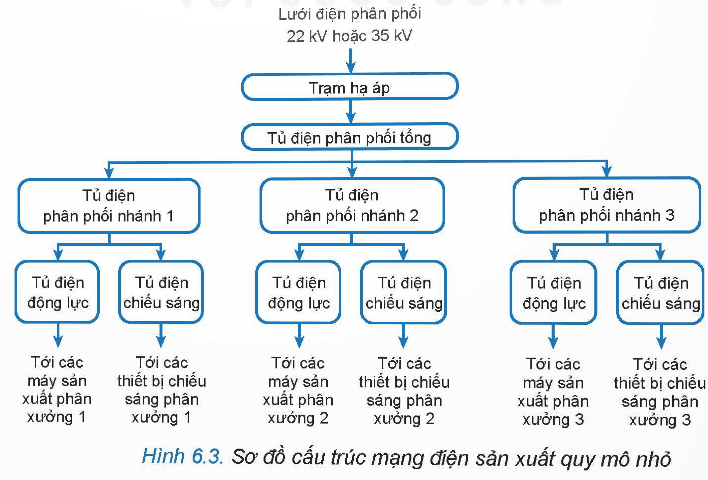

Quan sát Hình 6.2 và sắp xếp các thiết bị theo trật tự thích hợp để tạo thành một mạng điện sản xuất quy mô nhỏ có cấu trúc như Hình 6.3
33
Vẽ sơ đồ mạng điện sản xuất quy mô nhỏ có 3 phân xưởng trong đó phân xưởng 1 có 2 tủ điện động lực, 1 tủ điện chiếu sáng; phân xưởng 2 có 3 tủ điện động lực, 2 tủ điện chiếu sáng; phân xưởng 3 có 1 tủ điện động lực, 1 tủ điện chiếu sáng.
Vẽ sơ đồ:
33
Trong thực tế, người ta đóng điện cho xưởng sản xuất lần lượt từ nguồn đến tải, tức là từ tủ điện phân phối tổng, tủ điện phân phối nhánh, tủ điện động lực và tủ điện chiếu sáng. Quy trình cắt điện thực hiện theo chiều ngược lại. Em hãy cho biết lí do tại sao?
Giải thích lí do:
Do hiện tượng hồ quang điện. Mạng điện với rất nhiều thiết bị đang hoạt động ta không nên cắt điện đột ngột mà phải thực hiện đúng quy trình, để đảm bảo cho mạng điện được an toàn và hoạt động lâu bền.
