22

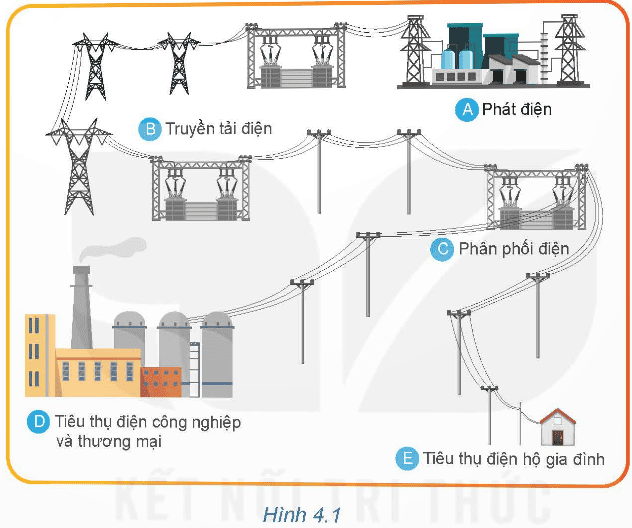

Quan sát Hình 4.1 và cho biết vai trò của các thành phần thiết bị trong hệ thống điện
Vai trò của các thành phần, thiết bị trong hệ thống điện:
Thành phần, thiết bị | Vai trò |
Nhà máy điện | tạo ra điện |
Đường dây truyền tải và phân phối điện | dẫn điện từ nơi sản xuất đến nơi tiêu thụ |
Tiêu thụ điện công nghiệp và thương mại | noi tiêu thụ điện |
Tiêu thụ điện hộ gia đình | nơi tiêu thụ điện |
22

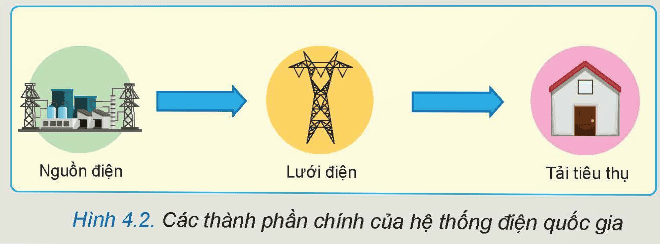

Quan sát Hình 4.2 và tìm sự tương đồng với Hình 4.1
Sự tương đồng giữa Hình 4.2 với Hình 4.1 là:
- Nguồn điện tương đồng với phát điện.
- Lưới điện tương đồng với truyền tải điện và phân phối điện.
- Tải tiêu thụ tương đồng với tiêu thụ điện công nghiệp, thương mại và tiêu thụ điện hộ gia đình.
25
Mạng điện trong các nhà máy, xí nghiệp, khu dân cư thuộc lưới điện phân phối hay lưới điện truyền tải? Tại sao?
- Mạng điện các nhà máy, xí nghiệp, khu dân cư thuộc lưới điện phân phối.
- Giải thích: Vì các nhà máy, xí nghiệp, khu dân cư có điện áp dưới 110 kV.
25
Quan sát sơ đồ lưới điện trong Hình 4.5 và cho biết đây là lưới điện truyền tải hay phân phối? Nó gồm các cấp điện áp nào? Hãy cho biết các thành phần chính và thông số kĩ thuật chủ yếu của sơ đồ.
- Hình 4.5 là lưới điện phân phối.
- Gồm có các cấp điện áp: 110 kV, 22 kV, 6 kV và 0,4 kV.
- Các thành phần chính gồm:
+ Các đường dây phân phối điện.
+ Các trạm biến áp hạ áp
+ Các tải tiêu thụ
- Thông số kĩ thuật chủ yếu của sơ đồ là các cấp điện áp.
25
Hãy vẽ sơ đồ một hệ thống điện gồm cả lưới điện truyền tải và lưới điện phân phối.
Sơ đồ một hệ thống điện gồm cả lưới điện truyền tải và lưới điện phân phối:
25
Sử dụng internet hoặc sách, báo,… em hãy tìm hiểu vai trò của Trung tâm Điều độ hệ thống điện quốc gia trong chỉ huy, điều khiển, vận hành hệ thống điện.
Vai trò của Trung tâm Điều độ hệ thống điện quốc gia trong chỉ huy, điều khiển, vận hành hệ thống điện:
- Góp phần quan trọng trong công tác vận hành hệ thống điện, thị trường điện, đặc biệt là trong bối cảnh nguồn năng lượng tái tạo ngày càng chiếm tỷ trọng cao trong tổng công suất đặt của hệ thống điện Việt Nam.
- Điều độ viên có thể giám sát, nắm bắt được sự thay đổi của từng tổ máy, máy biến áp, đường dây,…, từ đó đưa ra các mệnh lệnh điều độ nhanh - chính xác - kịp thời tăng tính tự động hóa theo xu hướng phát triển của cuộc cách mạng công nghiệp 4.0, công nghệ số.
- Đảm bảo hệ thống điện luôn vận hành an toàn, ổn định trong mọi tình huống đẩy mạnh số hoá trên mọi lĩnh vực hoạt động.
25
Tìm hiểu và giới thiệu về một nhà máy điện mà em biết.
Giới thiệu về nhà máy thủy điện Hòa Bình:
- Nhà máy thủy điện Hòa Bình do Liên Xô giúp đỡ xây dựng và hướng dẫn vận hành.
- Khởi công xây dựng ngày 6 tháng 11 năm 1979.
- Khánh thành ngày 20 tháng 12 năm 1994.
- Công suất sản sinh điện năng theo thiết kế là 1.920 megawatt, gồm 12 cửa xả và 8 tổ máy, mỗi tổ máy có công suất 240 MW.
