Bài 3: Mạch điện xoay chiều ba pha

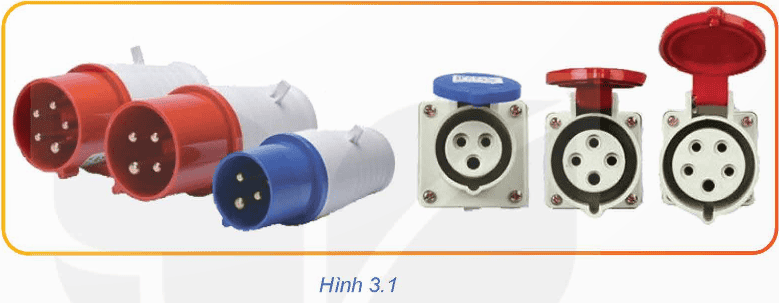

Tên và cho biết đặc điểm của thiết bị điện có trong Hình 3.1:

Hình	Tên	Đặc điểm
	Phích cắm điện	Phích cắm điện có số chấu nhiều: có 3 chấu, 4 chấu, 5 chấu.
	Ổ cắm điện	Ổ cắm điện có số lỗ nhiều: có ổ 3 lỗ, 4 lỗ, 5 lỗ.

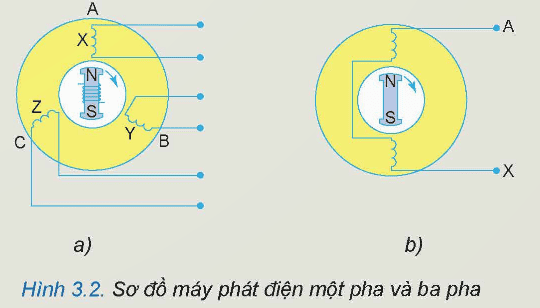

- Trong Hình 3.2 có:

+ Hình 3.2b mô tả cấu tạo máy phát điện một pha

+ Hình 3.2a mô tả cấu tạo máy phát điện ba pha

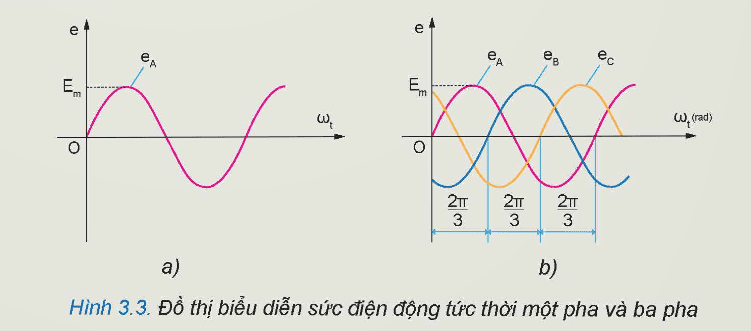

- Trong Hình 3.3 có:

+ Hình 3.3a: đồ thị nào biểu diễn sức điện động tức thời một pha

+ Hình 3.3b: đồ thị biểu diễn dức điện động tức thời ba pha

- Khác biệt chính giữa máy phát điện một pha và ba pha là dây quấn:

+ Máy phát điện ba pha có 3 cuộn dây

+ Máy phát điện một pha có 1 cuộn dây

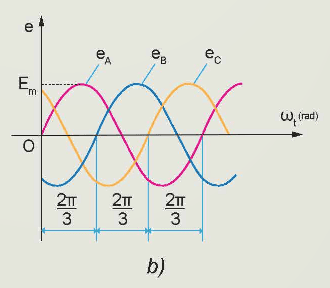

Biểu thức suất điện động tức thời eA, eB, eC trên các pha của máy phát điện ba pha như sau:

Cho biết:

\(\begin{array}{l}U_{p}=220 \mathrm{~V} \\\mathrm{R}=50 \Omega\end{array}\)

Nối hình sao.

\(\begin{array}{l}I_{P}=? \\I_{d}=? \\U_{d}=?\end{array}\)

Bài giải

Ta có: \( I_{p}=\frac{U_{p}}{R}=\frac{220}{50}=4,4 \mathrm{~A}\)

Do tải nối hình sao nên: \(I_{d}=I_{p}=4,4 \mathrm{~A}\)

\(U_{d}=\sqrt{3} U_{p}=220 \sqrt{3} \mathrm{~V}\)

Cho biết:

\(\begin{array}{l}U_{d}=380 \mathrm{~V} \\\mathrm{R}=50 \Omega\end{array}\)

Nối hình tam giác.

\(I_{p}=\text { ? }\)

\(I_{d}=\) ?

\(U_{p}=\text { ? }\)

Bài giải

Do tải nối hình tam giác nên: \(U_{p}=U_{d}=380 \mathrm{~V}\)

Ta có: \(I_{p}=\frac{U_{p}}{R}=\frac{380}{50}=7,6 \mathrm{~A}\)

Dòng điện dây là: \(I_{d}=\sqrt{3} I_{p} \approx 13,16 \mathrm{~A}\)

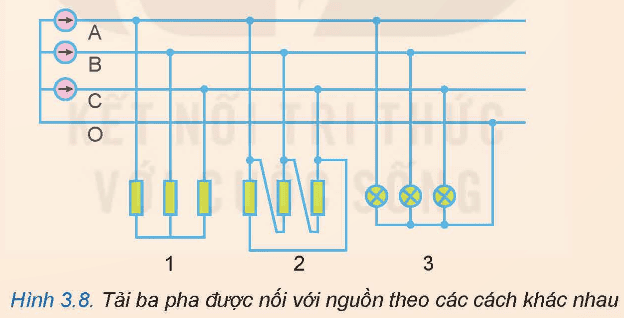

- Nguồn điện nối hình sao có dây trung tính.

- Tải 1 nối hình sao

- Tải 2 nối hình tam giác

- Tải 3 nối hình sao có dây trung tính

* Xác định cách nối thiết bị với nguồn:

Nguồn có: \(U_{d}=380 \mathrm{~V}\)

+ Tải 1: Bóng đèn có \(U_{p 1}=220 \mathrm{~V}\).

Vậy \(U_{d}=\sqrt{3} U_{p 1}\) nên bóng đèn nối hình sao.

Do nguồn nối hình sao có dây trung tính nên bóng đèn nối hình sao có dây trung tính.

+ Tải 2: Máy bơm có \(U_{p 2}=380 \mathrm{~V}\).

Vậy \(U_{d}=U_{p 2}\) nên máy bơm nối hình tam giác.

* Tính các thông số:

+ Tải 1 nối hình sao:

\(I_{d}=I_{p}=\frac{60}{220}=0,27 \mathrm{~A}\)

+ Tải số 2 :

\(\begin{array}{c}I_{p}=\frac{2200}{380}=5,79 \mathrm{~A} \\I_{d}=\sqrt{3} I_{p}=10,02 \mathrm{~A}\end{array}\)

- Mạng điện trong gia đình em dùng nguồn một pha.

- Mạng điện nhà em sẽ dùng nguồn ba pha nếu sử dụng máy xát gạo.
