Bài 2: Hệ thống kĩ thuật

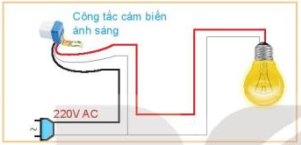

Nguyên lý làm việc của mạch điều khiển tự động bật/tắt đèn theo ánh sáng môi trường dựa theo nguyên lý của cảm biến ánh sáng. Có thể hiểu đơn giản là cảm biến ánh sáng được biết là thiết bị quang điện hay nói cách khác nó là một dạng thiết bị cảm biến thông minh có khả năng chuyển đổi ánh sáng trở thành tín hiệu điện (gồm cả ánh sáng có thể nhìn thấy bằng mắt thường và ánh sáng ở dạng tia hồng ngoại). Nhờ thiết kế mắt cảm biến được gắn trực tiếp trên thiết bị nên nó có thể nhận biết được các biến đổi của môi trường. Qua đó, thiết bị sẽ điều được ánh sáng phù hợp. Cảm biến này cũng có thể nhận thấy và điều chỉnh được ánh sáng phát ra dựa trên các điốt quang học. Một vài người trong ngành họ gọi cảm biến ánh sáng là “cảm biến ảnh” bởi vì năng lượng được chuyển đổi từ photon (ánh sáng) thành electron (điện).

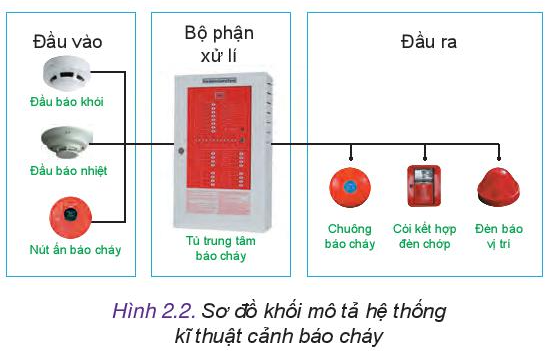

- Bộ phận đầu vào bao gồm :

+ Đầu báo khói

+ Đầu báo nhiệt

+ Nút ấn báo cháy

- Bộ phận xử lý bao gồm :

+ Tủ trung tâm báo cháy

- Bộ phận đầu ra bao gồm:

+ Chuông báo cháy

+ Còi kết hợp đèn chớp

+ Đèn báo vị trí

- Để hệ thống cảnh báo cháy hoạt động, chúng ta cần phải có tất cả tín hiệu đầu vào. Lý do:

+ Đầu báo khói sẽ giúp cảm nhận được luồng khói thoát ra từ nguồn cháy một cách hiệu quả nhất. Do một số chất tạo ra khói không thể nhìn thấy bằng mắt thường

+ Đầu báo nhiệt sẽ giúp kích hoạt hệ thống báo cháy và thậm chí có thể giúp con người phỏng đoán và thậm chí có thể ngăn chặn kịp được đám cháy

+ Nút báo cháy sẽ giúp mọi người thông báo kịp thời đám cháy và có phương án chữa cháy và di chuyển tài sản phù hợp

- Thiết bị đầu vào:

+ Cảm biến nhiệt

+ Hệ thống báo gas

+ Hệ thống báo lửa….

- Thiết bị đầu ra:

+ Bảng hiển thị phụ (bàn phím).
+ Chuông hệ thống báo động, còi báo động.
+ Đèn báo động, đèn exit.
+ Bộ quay số điện thoại tự động.

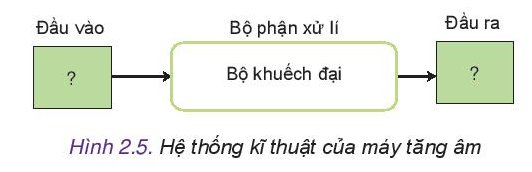

- Đầu vào: micro, đĩa hát, băng casset,….

- Đầu ra: loa

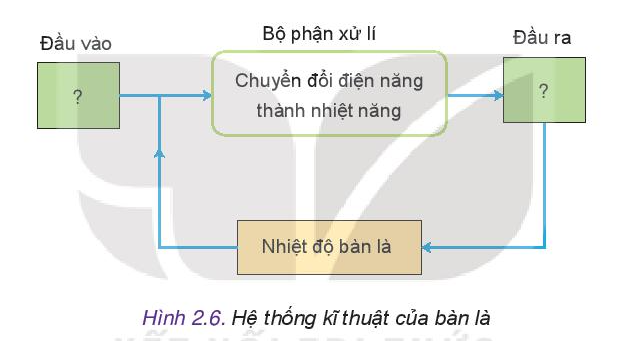

- Đầu vào: dây đốt nóng

- Đầu vào: vỏ bàn là

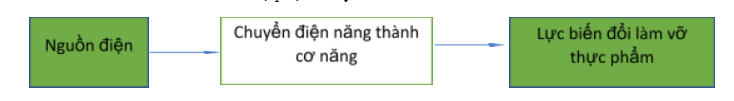

1. Máy xay sinh tố

         Đầu vào                            Bộ phận xử lý                                                  Đầu ra

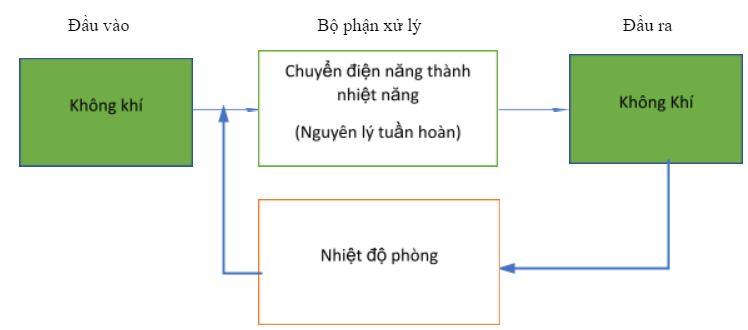

2. Máy điều hòa nhiệt độ trong gia đình

Trong hai hệ thống trên, hệ thống tuần hoàn kín là hệ thống máy điều hòa nhiệt độ trong gia đình là hệ thống máy điều hòa kín
