Hình 16.1a mô tả một người đang lập bản vẽ kĩ thuật bằng tay, Hình 16.1b là một người lập bản vẽ bằng máy tính. Theo em, mỗi người cần trang bị những gì?
Sau khi quan sát hình 16.1, em nhận thấy
- Người ở Hình 16.1a vẽ kiểu truyền thống cần: thước, bút chì, eke, compa, tẩy
- Người ở Hình 16.1b vẽ máy tính: máy tính cần có cấu hình chạy được và có cài phần mềm
95

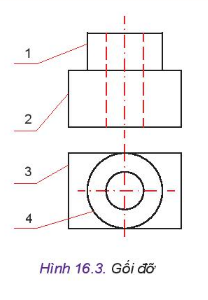

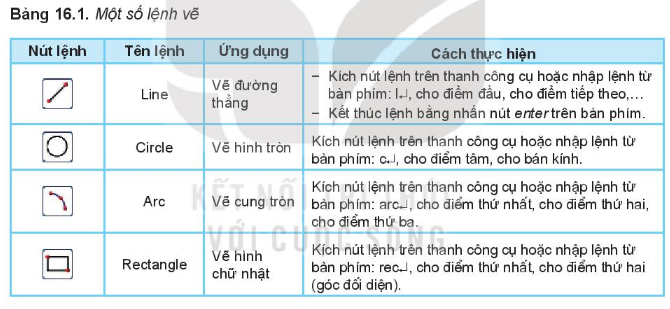

Hãy quan sát Hình 16.3 và cho biết, em sẽ sử dụng các lệnh 2D nào trong Bảng 16.1 để vẽ được các đường từ 1 đến 4.
Sau khi quan sát, ta sẽ dùng các lệnh
Đường 1 - 2 - 3: ta dùng lệnh Line hoặc Rectangle
Đường 4: ta dùng lệnh Circle
96
Quan sát Hình 16.4 và cho biết, có thể dùng các lệnh nào để vẽ được các đối tượng 1, 2.
Sau khi quan sát, ta sẽ dùng các lệnh
Đối tượng 1 ta dùng lệnh Chamfer.
Đối tượng 2 ta dùng lệnh Fillet.
98

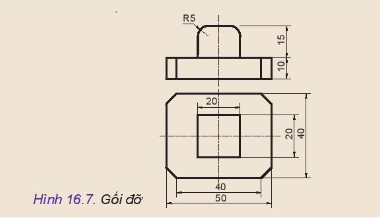

Vẽ bản vẽ cho trên Hình 16.7.
Học sinh tự vẽ lại trên AUTOCAD
