Bài 12: Hình chiếu phối cảnh

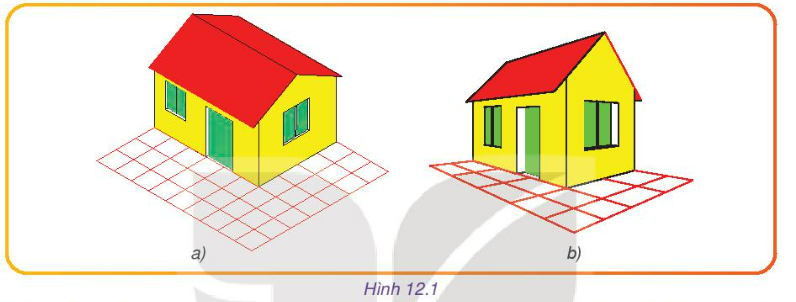

Ta nhận thấy:

- Hình a mô tả ngôi nhà với điểm nhìn từ trên xuống.

- Hình b mô tả ngôi nhà từ vị trí quan sát của người đứng trên mặt đất.

=>Do đó, hình b giống với thực tế hơn.

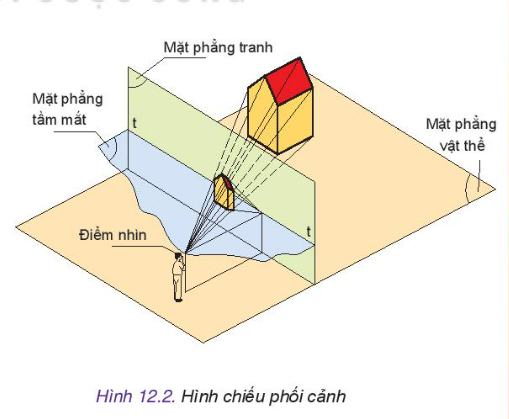

1. Sau khi quan sát ta nhận thấy

- Mặt phẳng tầm mắt là mặt phẳng đi qua điểm nhìn và song song với mặt phẳng vật thể.

- Đường chân trời là đường giao giữa mặt phẳng tầm mắt với mặt tranh.

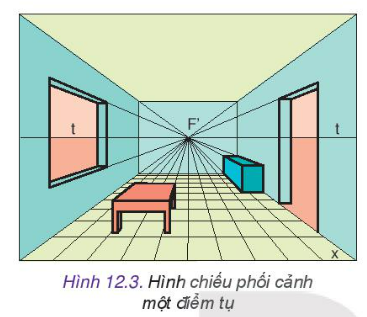

2. Sau khi quan sát ta nhận thấy:

a) Các đoạn thẳng song song với nhau và nằm trên mặt phẳng song song với mặt tranh thì hình chiếu phối cảnh của chúng chính là các đường thẳng song song.

b) Các đường thẳng song song với nhau và vuông góc với mặt tranh thì hình chiếu phối cảnh của chúng chính là các đường thẳng có xu hướng cắt nhau tại điểm tụ.

c) Các đường thẳng trong thực tế song song với nhau và không song song với mặt phẳng hình chiếu  có xu hướng gặp nhau tại một điểm, điểm này gọi là điểm tụ. Điểm tụ là điểm nằm trên đường chân trời.

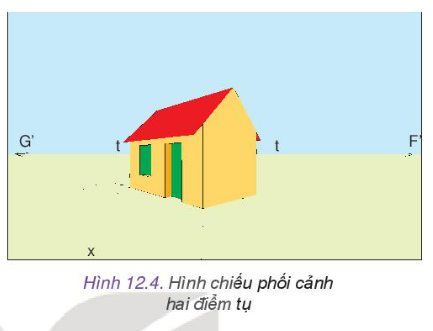

3. Sau khi quan sát, ta nhận thấy:

a) Mặt trước và mặt bên của ngôi nhà không song song với mặt phẳng tranh.

b) Những đoạn thẳng song song với nhau và song song với mặt phẳng vật thể có hình chiếu phối cảnh các đường thẳng sẽ có xu hướng cắt nhau tại điểm tụ.

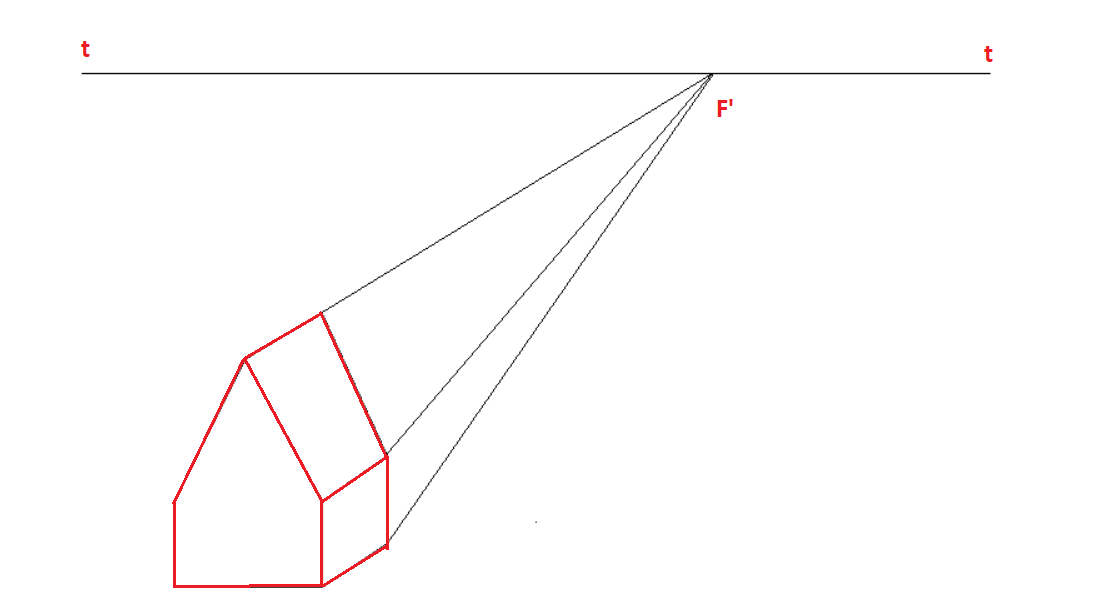

Gợi ý:

Học sinh tự vẽ

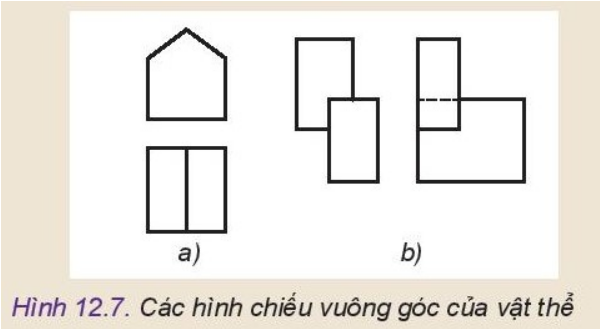

Gợi ý:

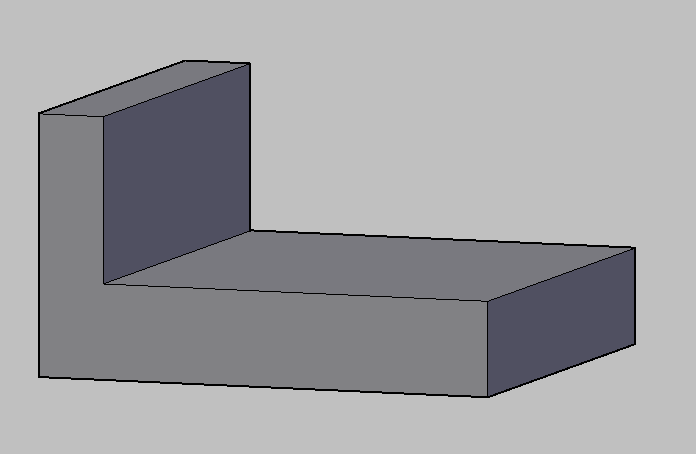

Chiếc giường
