Bài 11: Hình chiếu trục đo

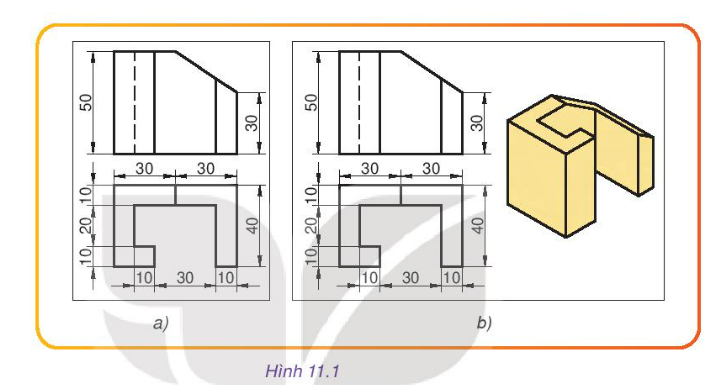

Hình b giúp người xem dễ hình dung về hình dạng chính xác của vật thể hơn

1. Các phép chiếu được sử dụng trên hình là những phép chiếu

- Hình a sử dụng phép chiếu vuông góc.

- Hình b sử dụng phép chiếu song song.

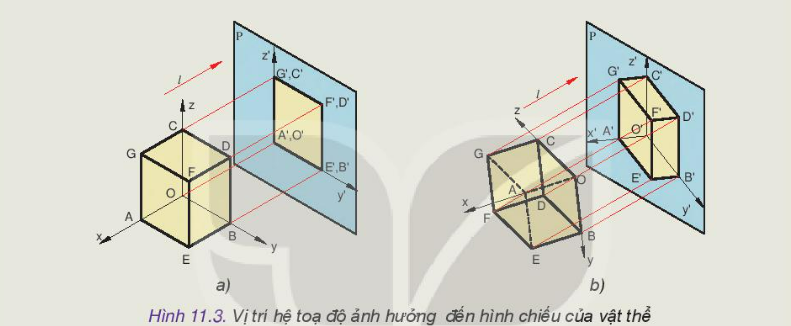

2. Vị trí vật thể ở Hình 11.3b đã thay đổi so với Hình 11.3a:

- Hình a: Trục tọa độ Oxyz khi chiếu lên mặt phẳng chiếu thì không xuất hiện trục Ox'.

- Hình b: Trục tọa độ Oxyz khi chiếu lên mặt phẳng chiếu, ta thu được trục Ox'y'z'.

3. Sau khi quan sát ta nhận thấy:

- Hình chiếu ta thu được ở hình a là một hình phẳng.

- Hình chiếu ta thu được ở hình b cho thấy rõ được hình dạng của vật thể.

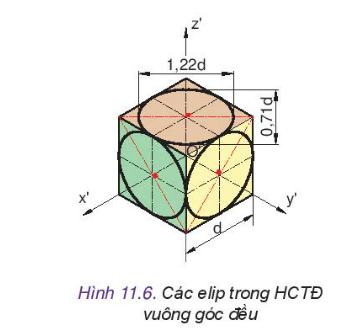

1. Phương trục dài của elip khi hình tròn nằm trên mặt phẳng song song với mặt phẳng xOy, yOz và zOx có vị trí tương đối vuông góc so với các trục Ox', Oy' và Oz'

2. Nếu ta vẽ theo hệ số biến dạng quy ước như sau p = q = r = 1 thì các elip đó có:

- Trục dài bằng 1,22d

- Trục ngắn bằng 0,71d .

*d là đường kính của hình tròn

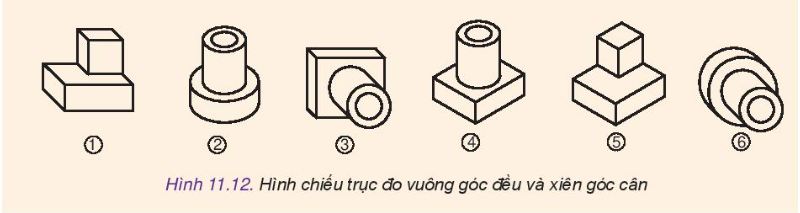

1. - Hình chiếu trục đo vuông góc đều là các hình: 2, 4, 5

- Hình chiếu trục đo xiên góc cân là các hình: 1, 3, 6

2. Các cặp hình là hình chiếu trục đo biểu diễn cùng một vật thể là: 1 - 5; 2 - 6; 3 - 4.

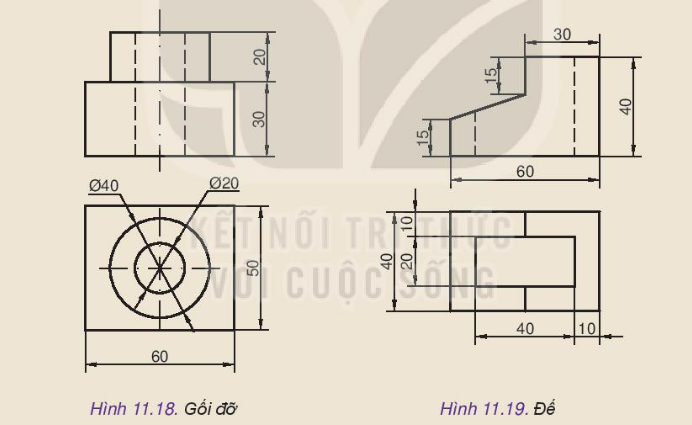

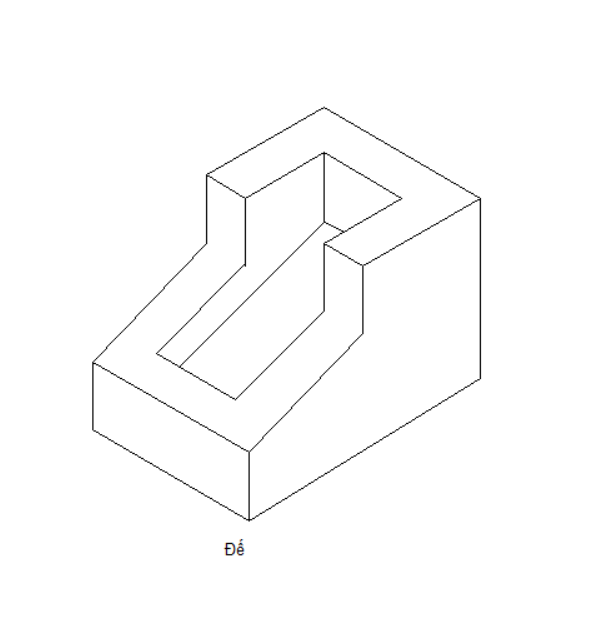

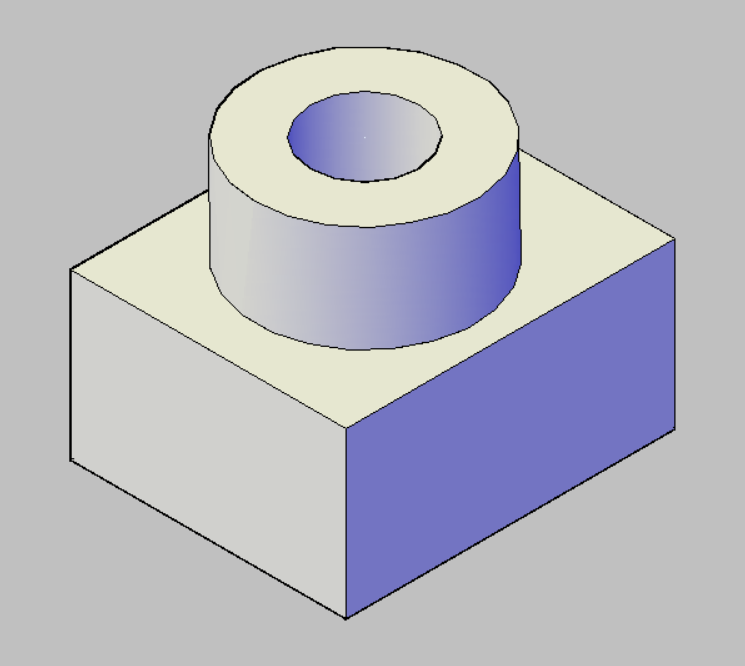

Quan sát, vẽ lại

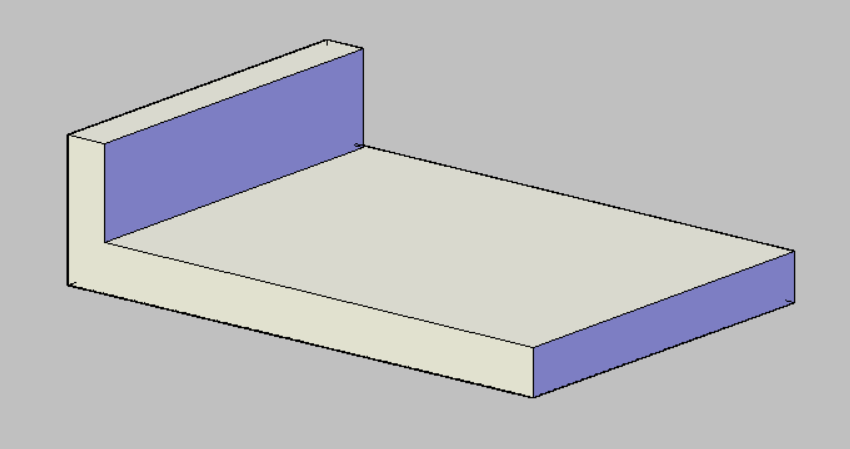

VD: hình chiếu trục đo của chiếc giường
