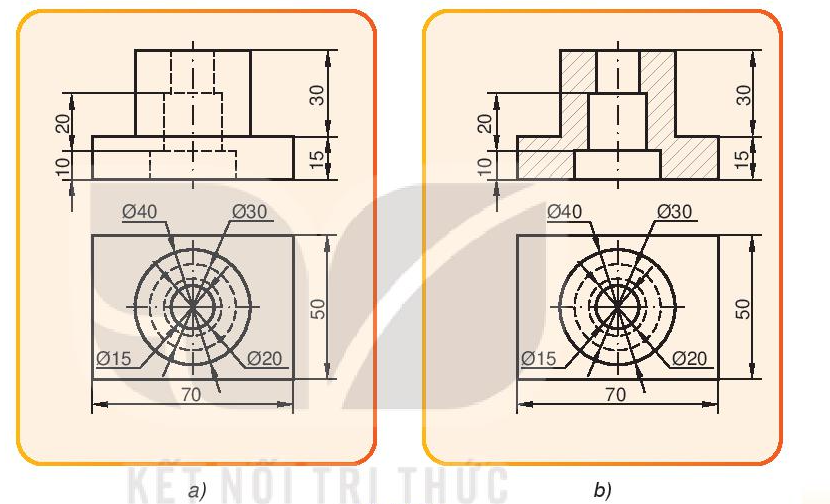

Hình 10.1 a, b cùng biểu diễn một vật thể, hãy cho biết sự khác nhau của hai hình này.
Gợi ý
Quan sát, suy luận logic
Đáp án
- Hình a thể hiện hình chiếu của vật thể.
- Hình b thể hiện hình cắt, mặt cắt của vật thể.
Bài 10: Hình cắt và mặt cắt
Khám phá 1
58

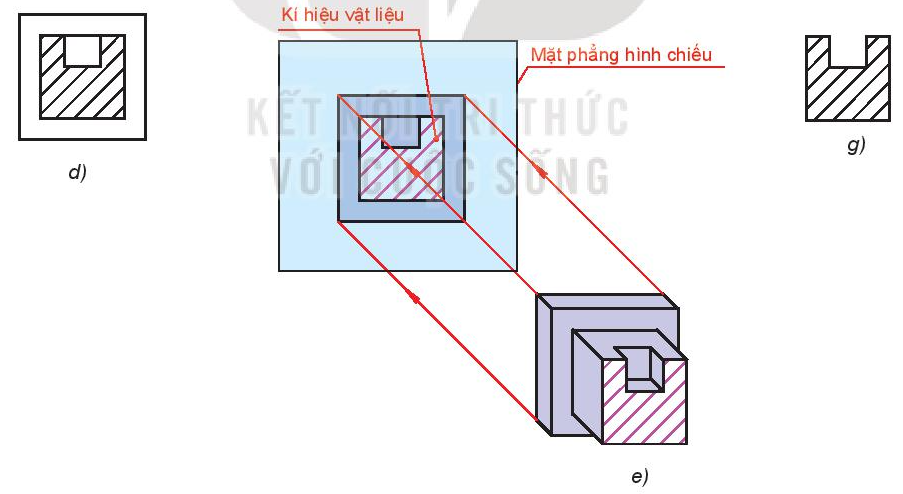

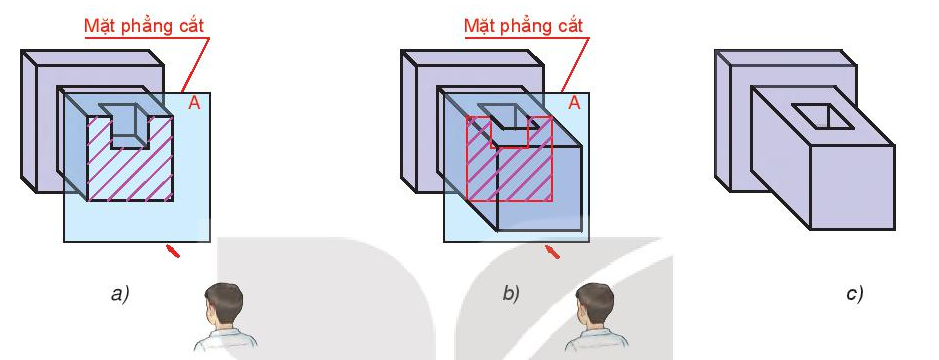

1. Quan sát Hình 10.2 và sắp xếp trình tự các hình a, b, c, d, e, g theo đúng trình tự hình thành mặt cắt, hình cắt ở trên.
2. Phân biệt khái niệm mặt cắt, hình cắt
Gợi ý
Quan sát, suy luận logic
Quan sát, suy luận logic
Đáp án
1. Sắp xếp c - b - a - e - g – d

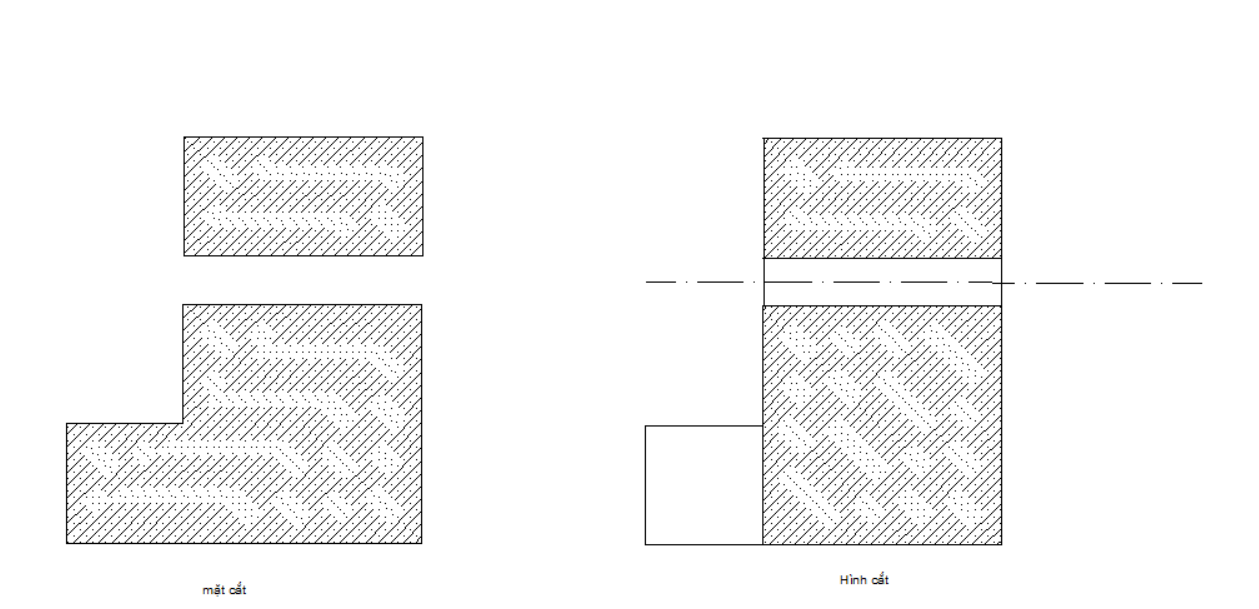

2. Phân biệt mặt cắt với hình cắt là:
- Mặt cắt: là hình biểu diễn phần vật thể nằm trên mặt phẳng cắt.
- Hình cắt: là hình biểu diễn bao gồm mặt cắt và hình chiếu của phần vật thể còn lại.
Luyện tập
59

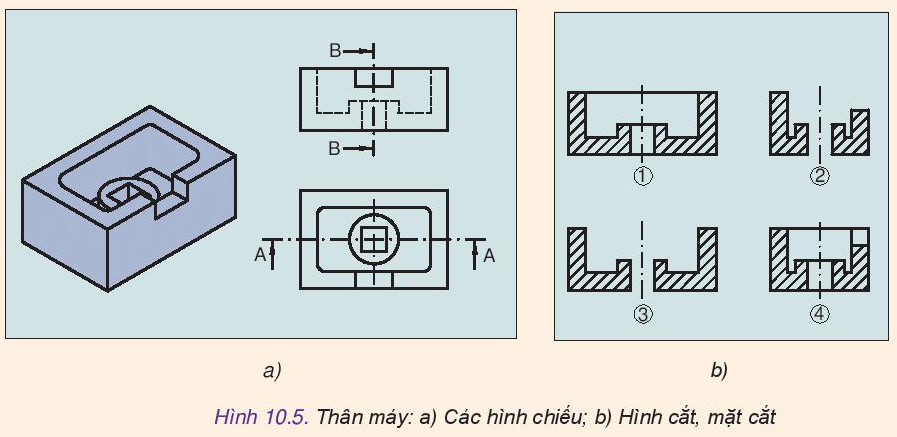

Quan sát Hình 10.5 và cho biết các hình 1, 2, 3, 4 thuộc loại hình biểu diễn nào và tên gọi của mỗi hình.
Gợi ý
Quan sát, suy luận logic
Đáp án
Các mặt cắt ứng với là
1. Hình cắt A-A
2. Mặt cắt B-B
3. Mặt cắt A-A
4. Hình cắt B-B
Khám phá 2
61

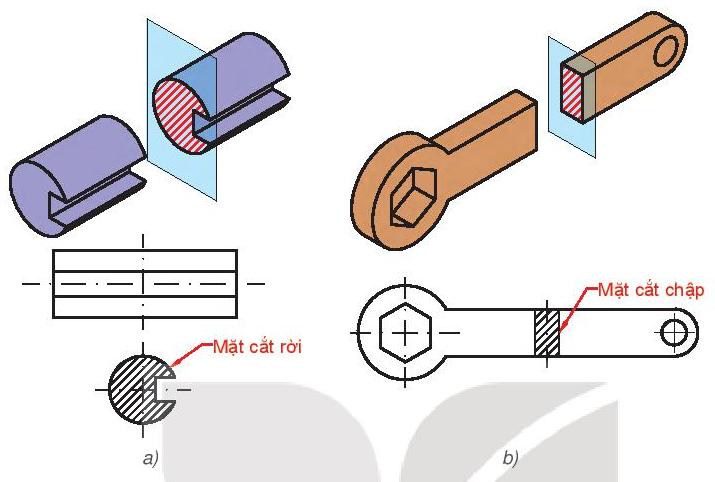

Quan sát Hình 10.9 và thực hiện các nhiệm vụ sau:
- So sánh mức độ phức tạp của hai mặt cắt.
- Tìm sự khác nhau về nét vẽ đường bao quanh của hai mặt cắt.
Gợi ý
Quan sát, suy luận logic
Đáp án
Mặt cắt chập được dùng để biểu diễn mặt cắt có hình dạng đơn giản.
Mặt cắt rời được dùng để biểu diễn mặt cắt có hình dạng phức tạp.
Đường bao của mặt cắt chập được vẽ bằng nét liền mảnh.
Đường bao của mặt cắt rời được vẽ bằng nét liền đậm.
Thực hành
63

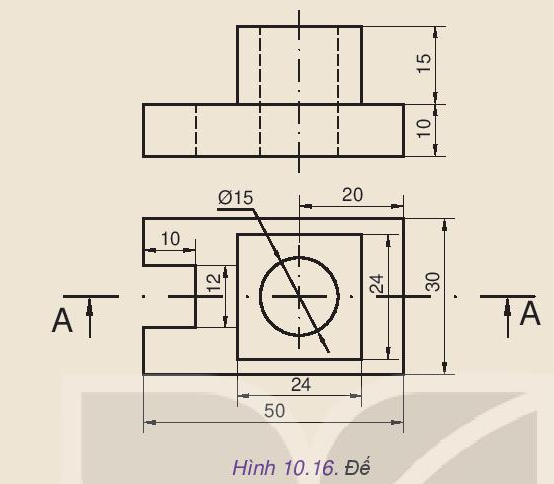

1. Cho hai hình chiếu một vật thể (Hình 10.16). Hãy vẽ hình cắt toàn bộ A - A.

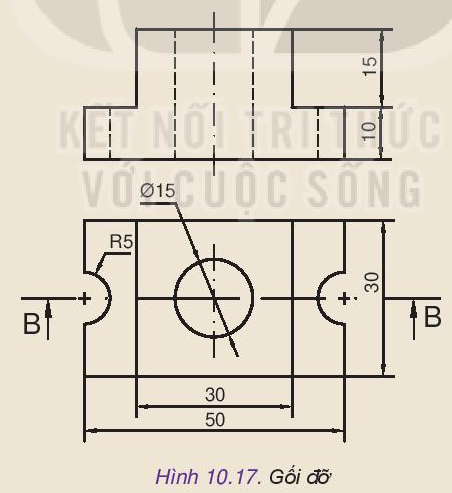

2. Cho hai hình chiếu một vật thể (Hình 10.17). Hãy vẽ hình cắt một nửa B - B.
Gợi ý
Quan sát, suy luận logic, vẽ lại
Đáp án

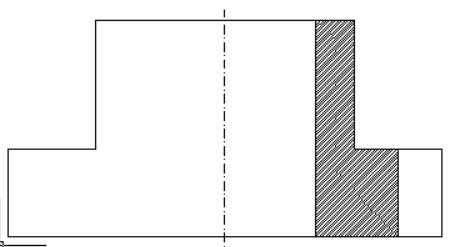

1.

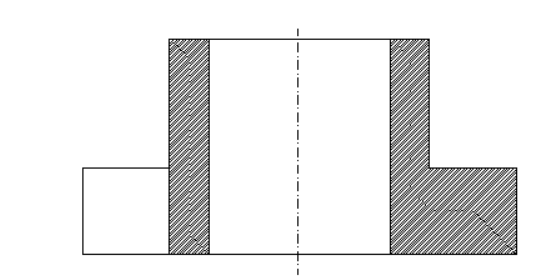

2.
Vận dụng
63
Hãy vẽ hình cắt, mặt cắt một số đồ vật trong gia đình.
Gợi ý
Quan sát, suy luận logic, vẽ lại
Đáp án
VD: ghế sofa
